Трехуровневый коттедж с компактным квадратным планом 9,6х9,8 м может быть построен на любом участке, т.к. решен в бесподвальном варианте.Планировка дома отличается четкостью функционального зонирования по этажам: Первый этаж: входная зона с террасой, прихожей, гаражом и котельной.Второй этаж: зона дневного пребывания: кухня-столовая, гостиная и кабинет.Мансардный этаж: 3 спальни и ванная. Все уровни дома объединены остекленным лестничным холлом — зимним садом.Предлагаемый проект разработан по самой эффективной и надежной конструктивной схеме, где несущей основой является жесткий стальной каркас, работающий совместно с замоноличенными на месте ж/бетонными перекрытиями.Стальной каркас с поэтажными стойками и балками устанавливается на сплошную жесткую ребристую ж/бетонную плиту. Вес монтажных элементов не превышает 50 кг, что позволяет вести ручную сборку.Наружные стены запроектированы в 1-ом этаже как самонесущие из газобетонных блоков, а выше — как каркасно-обшивные с эффективным утеплителем (мин/вата).
Материалы План этажей Помещения Стоимость Комментарии Применённые материалы и конструкции: Проект включает два варианта обшивки стен выше 1 этажа: Первый — виниловой вагонкой "Сайдинг" (Siding); Второй — облицовочным кирпичом в виде самонесущей стены толщиной 120 мм с анкеровкой к каркасу. Облицовка стен 1 этажа — облицовочным кирпичом. Фундаменты — сплошная монолитная железобетонная плита. Несущие конструкции — стальной каркас из типового металлопроката. Перекрытия — монолитные железобетонные толщиной 100 мм. Наружные стены 1-ого этажа — газобетонные блоки. Наружные стены 2 и 3 этажей — каркасно-обшивные с облицовкой. Покрытие — дерев.стропила по стальным балкам каркаса. Кровля — металлочерепица. Планировка 1 этажа Планировка 2 этажа План мансардного этажа 1.Прихожая 12,0 м2 9.Гостиная 29,4 м2 2.Гараж 18,0 м2 10.Кухня-столовая 14,4 м2 3.Мастерская 9,0 м2 11.Детская 15,4 м2 4.Котельная 7,5 м2 12.Холл 3 этажа 5,8 м2 5.Душевая 8,5 м2 13.Спальня 1 этажа 11,0 м2 6.Сауна 3,5 м2 14.Спальня 2 этажа 22,4 м2 7.Санузел 1,4 м2 15.Спальня 3 этажа 17,5 м2 8.Холл 2 этажа 9,2 м2 16.Ванная 8,7 м2 comments powered by HyperComments
Применённые материалы и конструкции:
Проект включает два варианта обшивки стен выше 1 этажа:
Первый — виниловой вагонкой "Сайдинг" (Siding);
Второй — облицовочным кирпичом в виде самонесущей стены толщиной 120 мм с анкеровкой к каркасу.
Облицовка стен 1 этажа — облицовочным кирпичом.
Фундаменты — сплошная монолитная железобетонная плита.
Несущие конструкции — стальной каркас из типового металлопроката.
Перекрытия — монолитные железобетонные толщиной 100 мм.
Наружные стены 1-ого этажа — газобетонные блоки.
Наружные стены 2 и 3 этажей — каркасно-обшивные с облицовкой.
Покрытие — дерев.стропила по стальным балкам каркаса.
Кровля — металлочерепица.

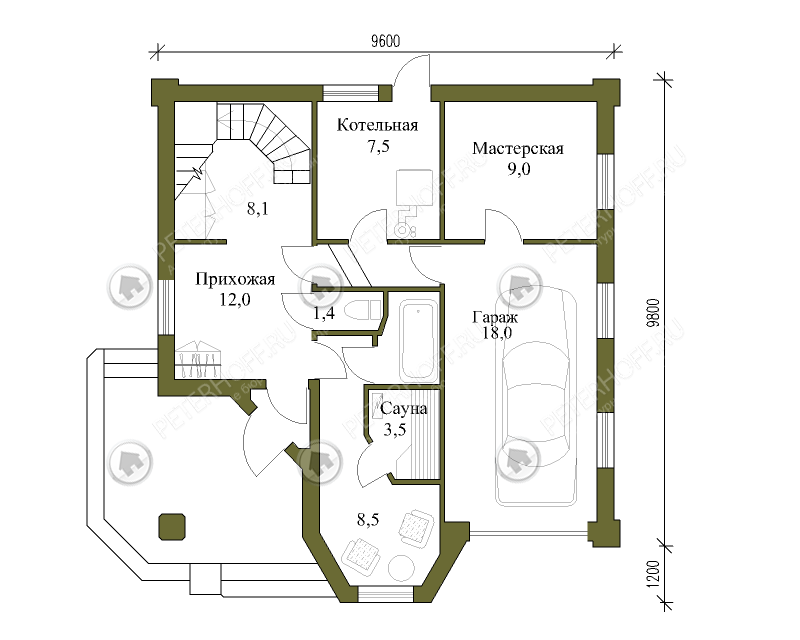

Планировка 1 этажа

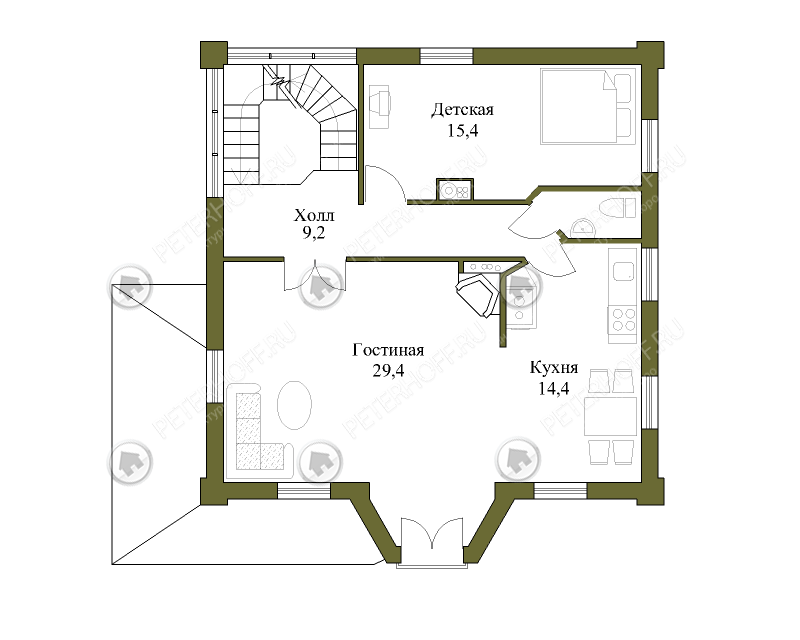

Планировка 2 этажа

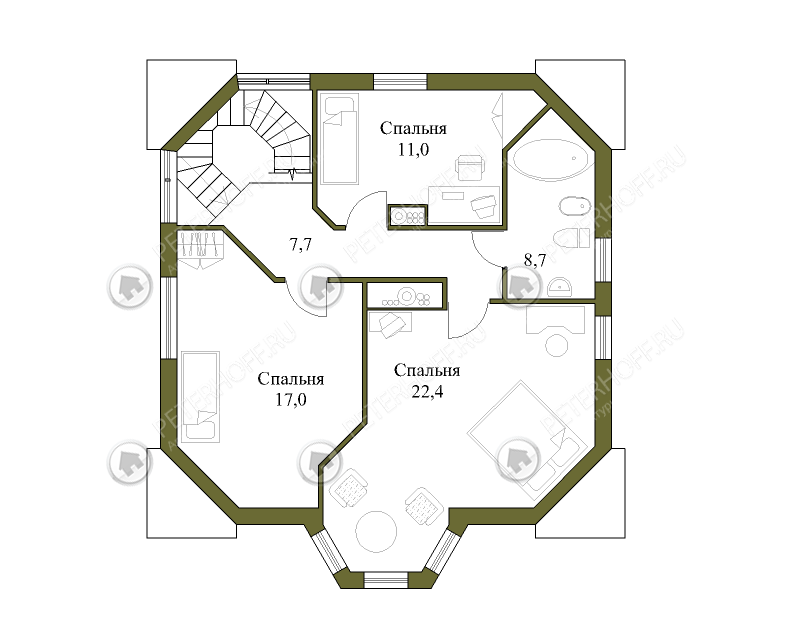

План мансардного этажа
