Коттедж "Тюдор"

Представленный проект по архитектурному замыслу и конструктивным решениям повторяет проект 209 "Готический коттедж".

Основные особенности:

• Увеличено количество и площадь жилых комнат.
• Гараж вмещает 2 машины.
• Банный блок на 1 этаже стал более просторным.
• Увеличено пространство гостиной-кухни, и детской.
• Помимо 3х спален на третьем этаже появился кабинет с изящным эркерным окном.
• Инженерные коммуникации коттеджа дополнены системой приточно-вытяжной вентиляции по методу рекуперации. Это делает пребывание дома более комфорным, и в большинстве случаев позволяет отказаться от кондиционеров.

По конструкции дом — каркасно-обшивной, с заполнением стен минераловатными матами толщ. 150мм. Несущей основой является жесткий стальной каркас, работающий совместно с замоноличенными на месте ж/бетонными перекрытиями. Промежуточный каркас, для крепления внутренней и наружней обшивки — доски 150х50. Наружные стены 1ого этажа — самонесущие из газобетонных блоков толщ. 300мм.

Проект предполагает два варианта обшивки стен выше 1 этажа:
Первый — виниловой вагонкой "Сайдинг" (Siding);
Второй — облицовочным кирпичом в виде самонесущей стены толщиной 120 мм с анкеровкой к каркасу.
Облицовка стен 1 этажа — облицовочным кирпичом.

Возможные варианты отделки — мокрая штукатурка по сетке (толщ-20-30мм), облицовочные панели с посыпкой цветной каменной крошкой, или обшивка деревянной вагонкой с имитацией оцилиндрованных брёвен.

• Материалы
• План этажей
• Помещения
• Стоимость
• Комментарии
• Галерея

• Применённые материалы и конструкции:

  Фундаменты — сплошная монолитная железобетонная плита.

  Несущие конструкции — стальной каркас из типового металлопроката.

  Перекрытия — монолитные железобетонные толщиной 100 мм.

  Наружные стены 1-ого этажа — газобетонные блоки.

  Наружные стены 2 и 3 этажей — каркасно-обшивные с облицовкой.

  Покрытие — дерев.стропила по стальным балкам каркаса.

  Кровля — металлочерепица.

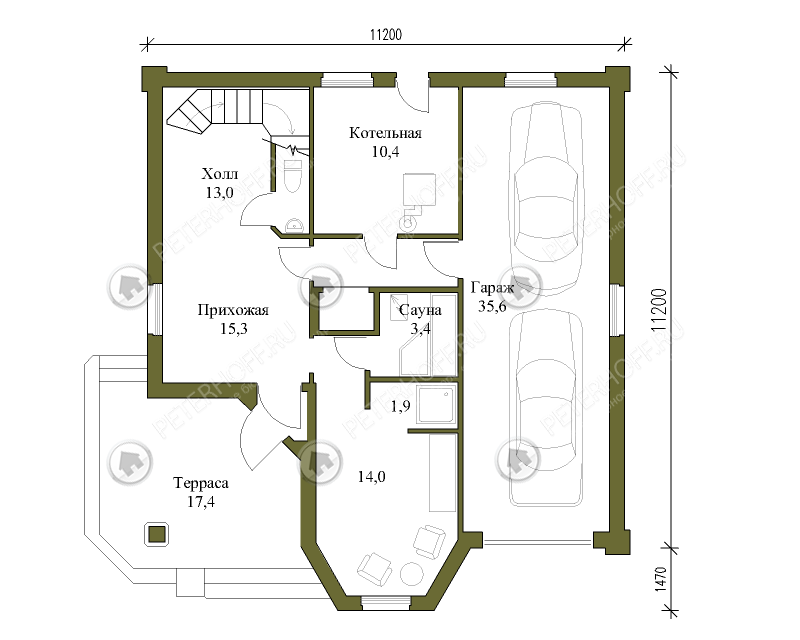

• Планировка 1 этажа

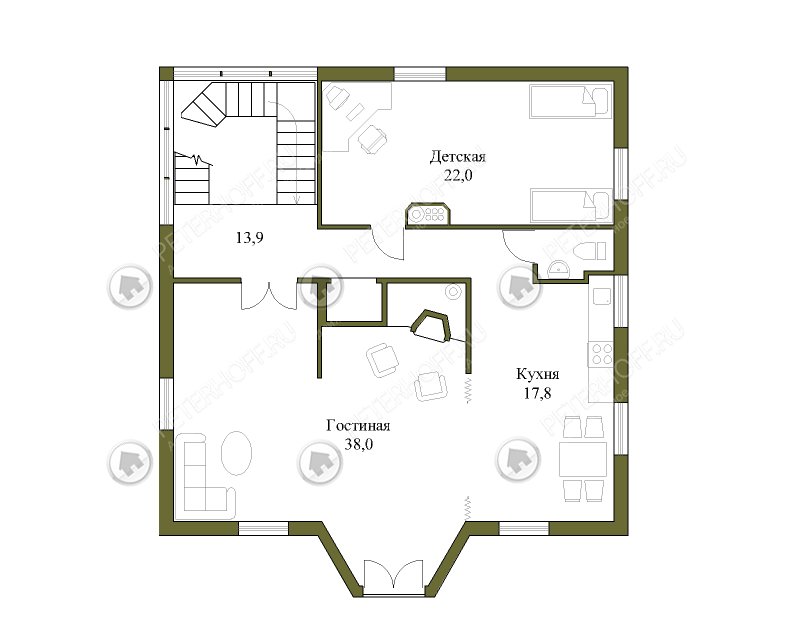

  Планировка 2 этажа

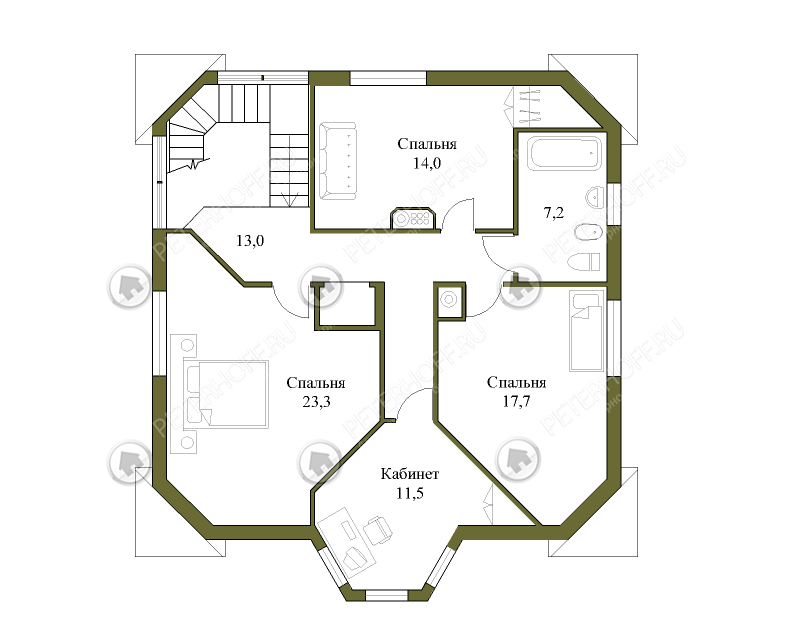

  План мансардного этажа



• 1.Терраса	17,4 м2	10.Спальня 3	19,6 м2
  2.Прихожая	15,3 м2	11.Ванная	7,0 м2
  3.Холл	13,0 м2	12.Холл	10,0 м2
  4.Комната отдыха	14,0 м2	13.Холл	13,0 м2
  5.Сауна	3,4 м2	14.Спальня 4	23,3 м2
  6.Котельная	10,4 м2	15.Спальня 5	14,0 м2
  7.Гараж	35,6 м2	16.Спальня 6	17,7 м2
  8.Спальня 1	28,4 м2	17.Кабинет	11,5 м2
  9.Спальня 2	19,5 м2	18.Ванная	7,2 м2

• comments powered by HyperComments

•
  Московская область

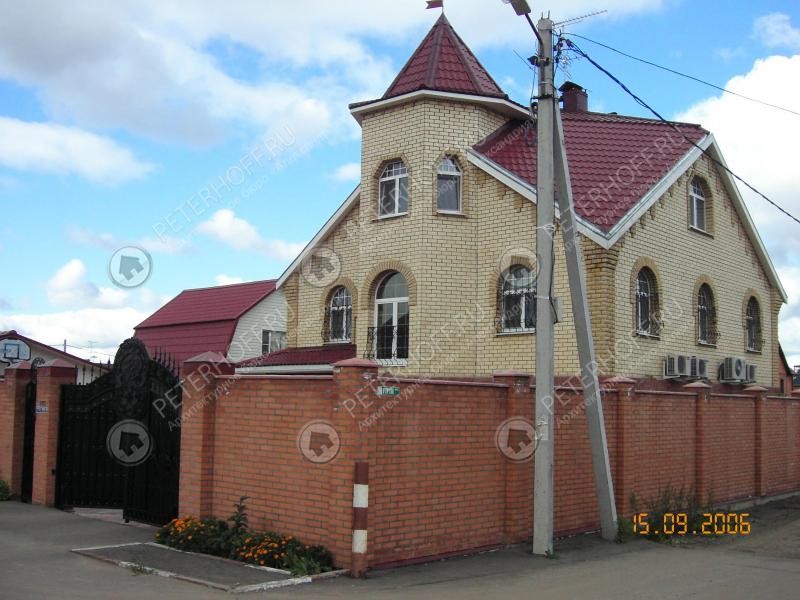

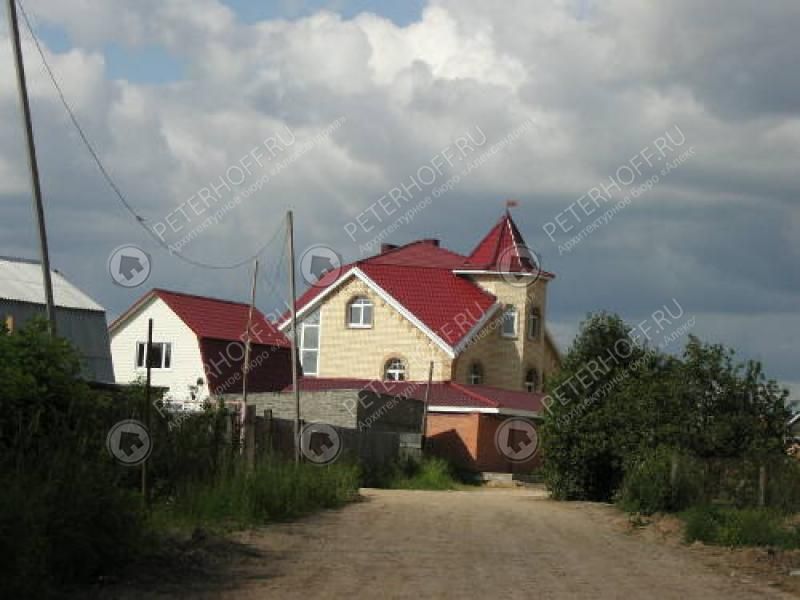

  Проект 290 коттедж «Тюдор», реализация близ МКАД, Московской области.

  Мы как архитекторы, всегда рады Заказчикам, точно следующим проекту. Эта реализация проекта 290, коттедж «Тюдор» - как раз творение такого Заказчика.

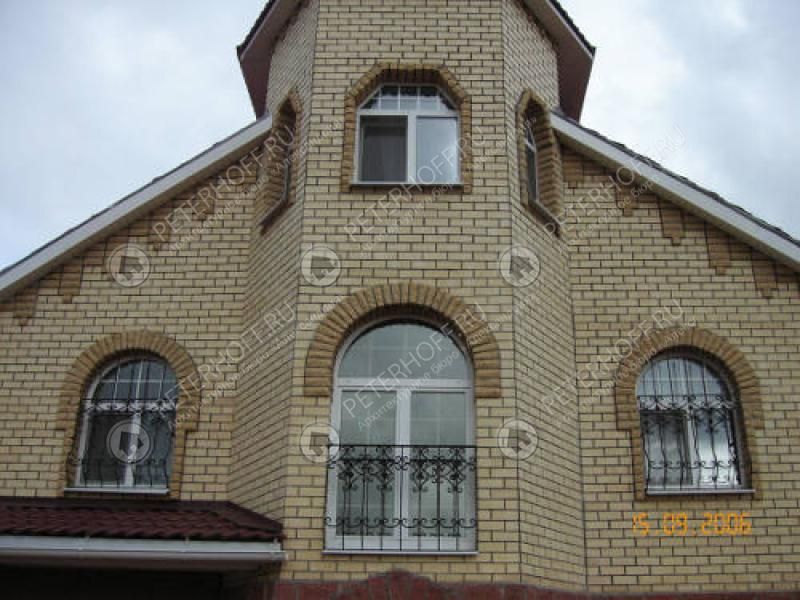

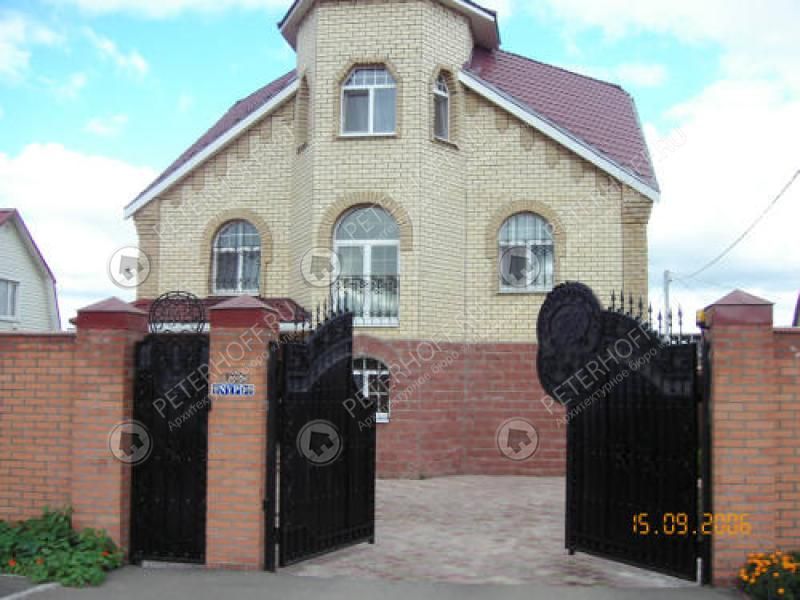

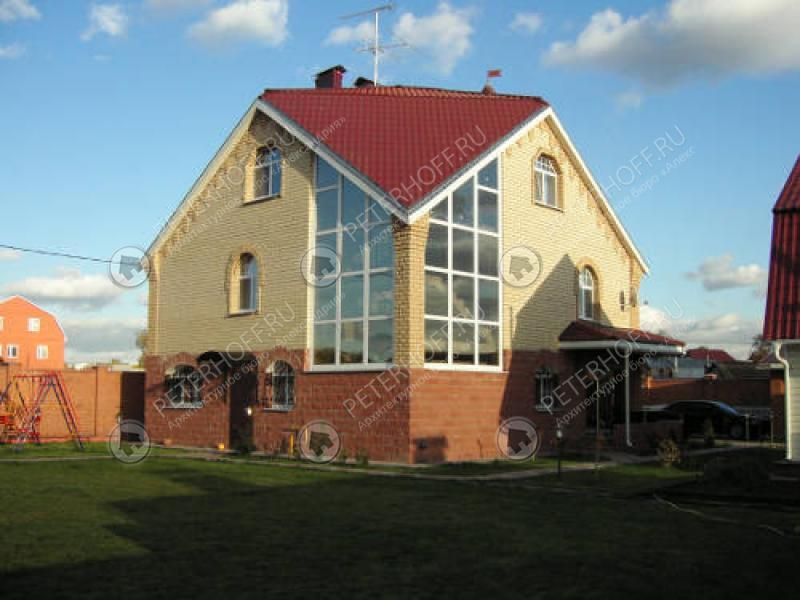

   Удачно подобран цвет облицовочного кирпича, аккуратна сама кладка, шикарно смотрится ковка на окнах. Прекрасно реализован витраж лестничной клетки. Он великолепно смотрится как снаружи, так и изнутри, открывая панорамный вид на участок и поселок.

   Бетонная лестница легка, и кажется, парит в воздухе.
  Дом просторен (общ. площ. 290м²), хорошо спланирован, и оказался действительно удобным.

   По замечаниям: темно-коричневые оконные рамы и в этом проекте смотрелись бы лучше. Цокольный камень можно было взять более темным, либо менее красных тонов.
